PFC BEAM 자립식 흙막이 공법 기술자료
1. 공법 적용상의 확실한 차별성과 경쟁력
• 공사비 절감 (E/A대비 평균 80% 이상 절감)
• 최소 공기 (E/A대비 평균 50% 이상 단축)
• 최고의 안정성 (예측치 못한 변위발생 시, 국부좌굴 방지로 인한 취성파괴방지로 안정성 확보)
• 지하 공사구간의 공간 활용도 극대화 (전체 공사기간 및 제비용 절감효과)
2. 완벽한 특허
• 특허 제 10-2046970호
캔틸레버 잔류응력을 가지는 프리플렉스 빔 제조 장치와 이를 이용한 제조 방법 및 이 제조 방법에 의해 제조된 캔틸레버형 잔류응력을 가지는 프리플렉스 콘크리트 충전빔
3. 우수한 시공성
• 우수한 시공성을 바탕으로 타공법에 비해 공사비, 공기단축이 가능하며, 중,저층 건물(주택,상가 등), 물류창고, 교량가시설, 지하차도 및 하천 복개 등의 시공에 효율적인 공법
| 구 분 | PFC 빔 자립공법 | EARTH ANCHOR 공법 | STRUT 공법 | RAKER 공법 | |
|---|---|---|---|---|---|
| 시공단면 |  |
 |
 |
 |
|

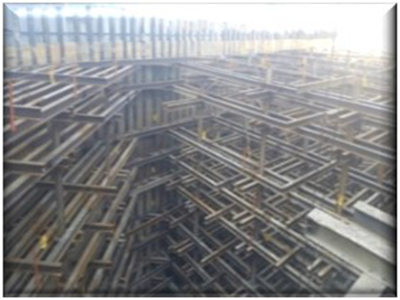

| 공법개요 | · 캔틸레버 프리플렉스 빔 제조 장치와 방법 및 이에 의해 제조된 캔틸레버형 잔류응력을 가지는 프리플렉스 콘크리트 충전빔 | ·천공 후 P.C strand를 가공, 제작하여 공 내에 삽입 ·시멘트 그라우팅 실시 약 7일 양생 후 인장. 정착 시켜 흙막이 벽체를 지지하는 공법 | ·버팀대(STRUT).띠장(WALE)등의 지보공으로 지지하며 굴착을 진행하는 공법 | ·굴착저면부에 콘크리트 지지보를 설치 ·레이커(H-beam)를 띠장 과 콘크리트 지지보에 연결하여 지지하며 굴착을 진행 하는 공법 | |
| 장 . 단 점 | 장 점 | · 공사비 저렴 및 공사기간 단축 · 작업 공간 확보로 토공 및 구조물 공사 용이 · 흙막이 벽체와 대지경계 사이의 이격거리 불필요 ·사유지 침범이나 지중매설물로 인한 앵커시공이 곤란한 경우 ·버팀보로 인해 작업의 효율성이 현저히 저하되는 경우 · 강재의 회수율이 높아 경제성이 높음 (평균 20%절감) | ·STRUT 공법에 비해 작업공간을 넓게 할 수 있음 ·기계화 시공이 가능하므로 공기 단축 ·시공 및 해체가 간단 ·편토압 지역에 적용이 용이함 ·anchor에 prestress를 주기 때문에 벽체의 변위와 지반의 침하를 최소화 할 수 있음 | ·버팀대의 압축강도 그 자체를 이용하므로 응력 상태의 확인 가능. ·사용재료의 회수가 용이함. ·전 구간에 걸쳐 변위를 육안으로 확인이 가능함. | ·수평 버팀보 보다 가설비 적게 든다 ·버팀대 길이가 짧아 변형이 적다 ·STRUT 등이 없어 굴착 시공성이 향상 된다 |
| 단 점 | · 자재의 자중이 큰 편이라 운반비의 증가 ·엄지말뚝 천공 근입 깊이가 타 공법에 비해 깊다 | ·천공시 지하수 유입(지하수가 높을 경우 불리함) ·인접구조물과 지하 매설물 등에 제약 ·연약지반에는 적용불가능(연약한 지지층이 깊은 경우 적용이 곤란) ·earth anchor 설치시 인접지주(도로의 경우 해당 관청)의 동의를 요함 ·주변에 지하구조물이 있을 때 시공 불가능 | ·굴착면이 크면 버팀대 자채의 비틀림, 이음부분의 좌굴이 우려 ·주변지반 침하 발생우려 ·굴착평면의 크기에 제한받음 (1보통 1변의길이 50M한도) ·STRUT가 내부 굴착 및 구조물 공사에 지장을 초래 ·작업 공간 협소로 공기지연 | ·Raker 시공중 압성토 관리가 되지않아 초기변위 발생이 될수있다 ·연약지반 깊은 굴착에는 적합하지 않다 ·raker 내의 구조물 시공 시 작업성이 불량하다 ·지하굴착 공사가 중앙부와 주변부로 나누어져 공기증가 | |
| 적용성 | ·무지보 공법으로 본체 구조물 시공간섭이 많은곳 적용 | ·경계외 Earth Anchor 정착부 시공이 가능한 경우 적용 | ·굴착폭이 작은 경우 적용 | ·굴착면적이 넓고 굴착심도가 깊지 않은 곳 | |
| 공사비 | 80 % | 100 % | 120 % | 120 % | |
